Male die inneren Spiegelträger (173) schwarz. Sie werden auf dem Poopdeck bündig an der Innenseite des Heckspiegels befestigt, die Träger liegen 6 mm auseinander und die Flaggenstockstütze (260) wird oben quer über ihnen befestigt.
Abbildung 303: Spiegelträger (12.05.2023)
Abbildung 304: Flaggenschrank (12.05.2023)
Wir empfehlen sehr, die Flaggenschrankteile zu nummerieren, bevor sie aus den Brettern entnommen werden. Bauen den Schrank gemäß Planblatt 4, "Aufbau des Flaggenschranks" zusammen. Die Außenteile (399 u. 400) aus 1,5 mm Walnuss werden schwarz bemalt und die 0,8 mm Teile bleiben naturfarben. Die Schränke passen auf das Poopdeck und bündig an die Träger und Innenseiten des Heckspiegels. Jetzt werden die äußeren Spiegelträger (174 u. 175) montiert, die Grundteile sitzen auf dem Poopdeck 20 mm von den inneren Trägem entfernt und die Oberteile sitzen oben auf dem Flaggenschrank. Ein „Eisenbügel“ aus 0,7 mm Messing läuft über die inneren Spiegelträger ca. 10 mm vor den Flaggenschränken. Dieser Bügel wird in zwei 0,75 mm Löchern, die oben in die Träger eingebohrt wurden, befestigt.
Klampen und Kreuzklampen
Finde die beiden Poopdeck-Umlenkrollen (78). Sie werden schwarz bemalt und mittig an den Poopdeckabdeckungen direkt vor dem Heckspiegel befestigt.
Abbildung 305: Klampen am Poopdeck (14.05.2023)
Gemäß Planblatt 4 werden vier schwarz bemalte mittlere Klampen am Poopdeck, zwei schwarz bemalte große Klampen am Poopdeck-Schanzkleid und eine kleine schwarz bemalte Klampe steuerbords am inneren Heckbalkenknie befestigt. Male die Poopdeck-Kreuzklampen (169) schwarz. Sie werden gemäß Planblatt 4 am Poopdeck-Schanzkleid und Poopdeck befestigt.
Oberlicht
Baue das Oberlicht (335, 336, 337) gemäß Planblatt 4 "Zusammenbau des Oberlichts".
Hinweis: Die Seiten- und Endfenster werden außermittig geschnitten, das Oberlicht wird dann so zusammengebaut, dass die tiefste Kante auf dem Deck steht.

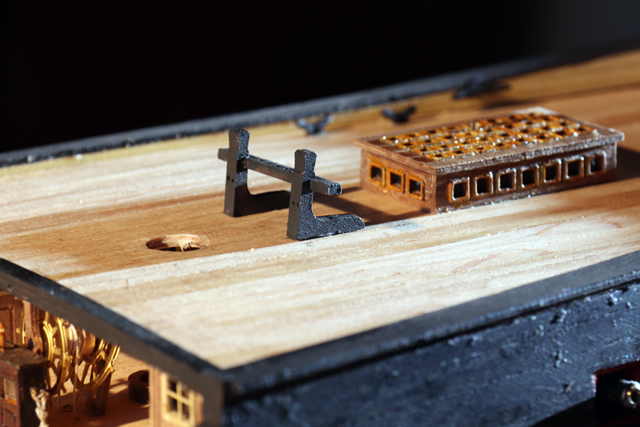

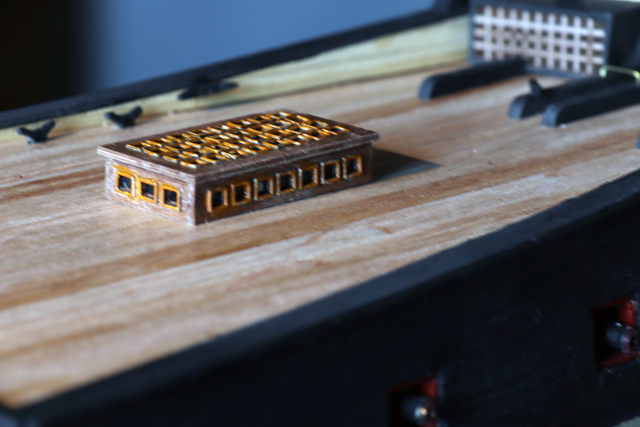

Abbildung 306: Oberlicht (16.05.2023)
Alle Fenster werden verglast und gerahmt; die Verglasung wird entweder einzeln ausgeschnitten und mit den Messingrahmen eingedrückt, oder ein Streifen Verglasung wird hinten an den Oberlichtteilen befestigt. Die Messingrahmen werden braun bemalt (Holzeffekt), aber der gesamte Zusammenbau bleibt unbemalt und klar lackiert. Klebe den Aufbau über der Öffnung im Poopdeck in Stellung.
Besanmarssegelschot-Betings
Baue die Besanmarssegelschot-Betings gemäß Planblatt 4 "Zusammenbau der Besanmarssegelschot-Betings" zusammen. Die Betings werden auf das Poopdeck mit 17 mm Abstand geheftet und verklebt, bitte beachte auch, dass die Betinge dem Neigungswinkel des Besanmasts folgen.
Abbildung 307: Besanmarssegelschot-Betings (17.05.2023)
Hinweis: Bohre ca. 6 mm über dem Deck ein Paar Löcher (Scheiben für Großmarssegelbrassen und Besanmarssegelschoten, wenn getakelt) von vom nach achtem durch die Besanmarssegel-Betings.
Zusammenbau der Poopdeckleiter
Klebe die Stufen der Poopdeckleiter (176 und 177) gemäß Planblatt 4 "Zusammenbau der Poopdeckleiter" zusammen. Klebe die Stufen an die Hinterkante der Leiterverlängerung und verplanke die Verlängerung mit 1 x 4 mm Ahorn bis zu den Stufen hoch. Verkleide die Außenseiten der Verlängerung mit 1 x 3 mm Walnuss.

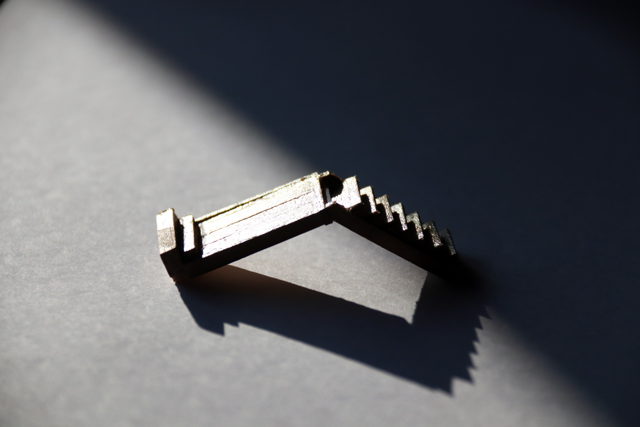

Abbildung 308: Poopdeckleiter (27.05.2023)

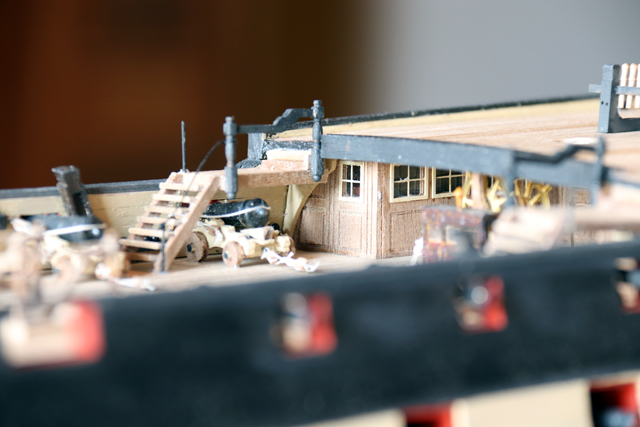

Abbildung 309: montierte Poopdeckleiter (31.05.2023)
Baue die Leiter (402) mit 1 x 5 mm Walnuss für die Stufen; die Gesamtbreite der Leiter soll 15 mm betragen; sie wird mittig an der Vorderseite der Verlängerung verklebt.
Der ganze Aufbau wird an der Unterseite des Poopdecks befestigt, so dass die Vorderseite der ersten Stufe bündig mit der Kante des Poopdecks ist, eventuell muss die Unterseite der Leiter etwas geschmirgelt werden, so dass die ganze Verlängerung parallel zum Deck verläuft.
Jetzt wird der innere Handlauf aus zwei Treppenbalustraden (rechtwinklig abgeschmirgelt und schwarz auf Walnuss gebeizt), einer Achterdeckstütze und einer Messingöse gebaut. Der Handlauf zwischen den Treppenbalustraden ist aus 1,5 x 1,5 mm Walnuss, und der Handlauf zwischen den Stützen und Messingösen an der Treppenbalustrade ist aus schwarzem 0,25 mm Garn. Es kann besser sein, wenn der Handlauf anhand der Leiterabmessungen vom Modell entfernt gebaut und schließlich als kompletten Aufbau montiert wird. Die Stufe im Handlauf aus 1,5 x 1,5 mm Walnuss erziele mit drei verbundenen und glatt geschmirgelten Stücken Walnuss. Der äußere Handlauf wird später behandelt.
Die Poopdeck-Endreling (401) wird jetzt quer über das Poopdeck eben mit dem Poopdeck-Schandeck zwischen den beiden Treppenbalustraden in Stellung geklebt.
Poopdeck-Barrikadenaufbau
Anhand Planblatt 1, "Querschnitt durch Spant 14" schneide acht 5 mm lange Stücke 3 x 4 mm Walnuss ab.

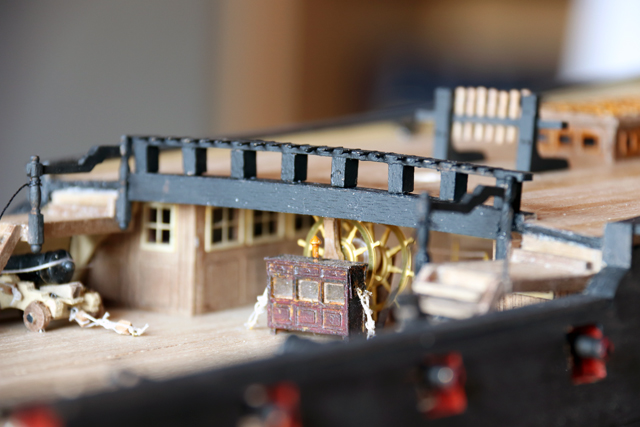

Abbildung 310: Poopdeck-Barrikadenaufbau (04.06.2023)
Abbildung 311: Messingeimer (05.06.2023)
Diese Relingstützen werden am Poopdeck-Schandeck befestigt, und die Barrikadenreling (388) des Poopdecks wird auf die Stützenoberflächen geklebt. Die Position der Stützen wird von den in die Barrikaden eingebohrten Aufnahmelöchern bestimmt; und bei der Befestigung am Schandeck müssen sie senkrecht bleiben. Die Poopeimernägel (546) werden jetzt oben an der Barikadenreling befestigt. Der gesamte Aufbau wird schwarz bemalt.
Finde die Messingeimer (695). Sie müssen mit einem 0,5 mm Bohrer so dicht an der Oberkante wie möglich quer durchbohrt werden. Mache aus 0,1 mm Naturgarn einen Eimerhenkel, der durch diese Löcher gefädelt wird und male den Eimer und Henkel schwarz. Hänge je einen Eimer an die Eimernägel und befestige sie mit einem Tropfen Sekundenkleber.
