Abbildung 37

FIG. 37: Ankerbalken

April 2016

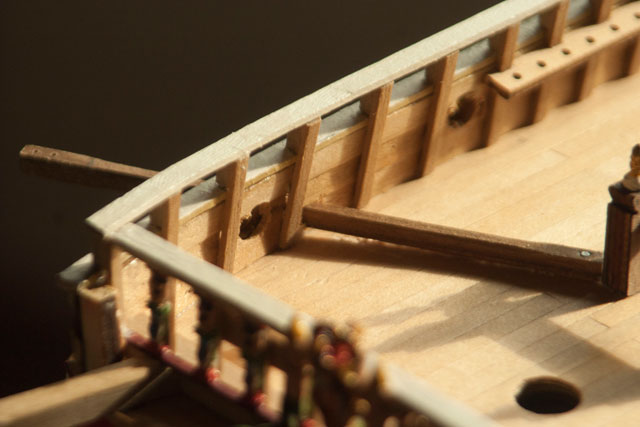

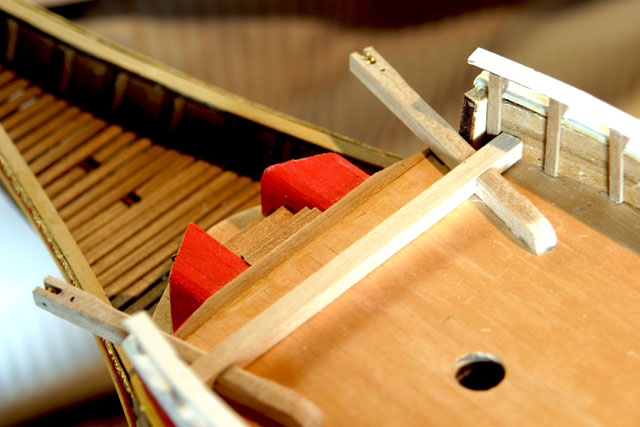

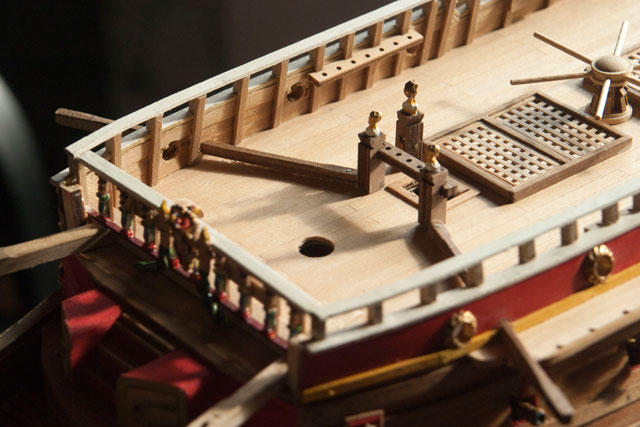

Der Ankerbalken wird aus einer Nussholzleiste 6 x 6 mm erstellt die Größe und Form entnimmt man der Fig. 24. In einer Aussparung wird die Riemenscheibe mit einem Nagel als Bolzen je Ankerbalken befestigt.

In den Schiffsflanken bohrt man die Löcher für die Flaschenzugstützen der Anker, welche der Leiste 4 x 4 mm entnommen werden. Die Abmessungen werden der Figur 24 entnommen.
