Gaffelbaum

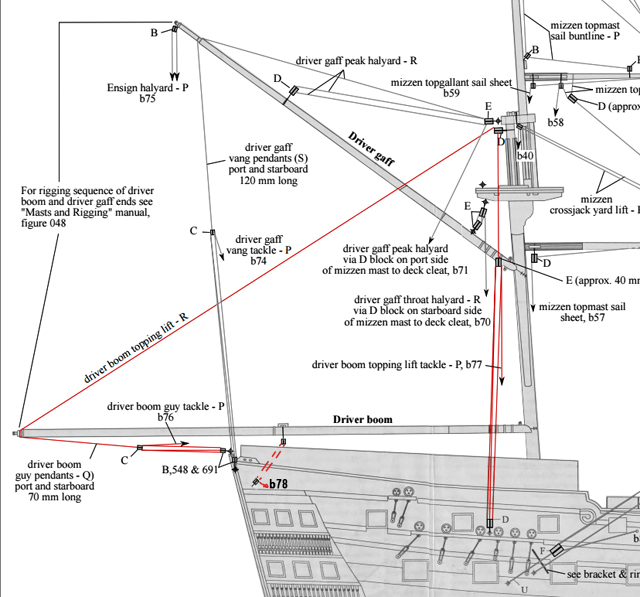

Abbildung 992: Takelplan Gaffelbaum

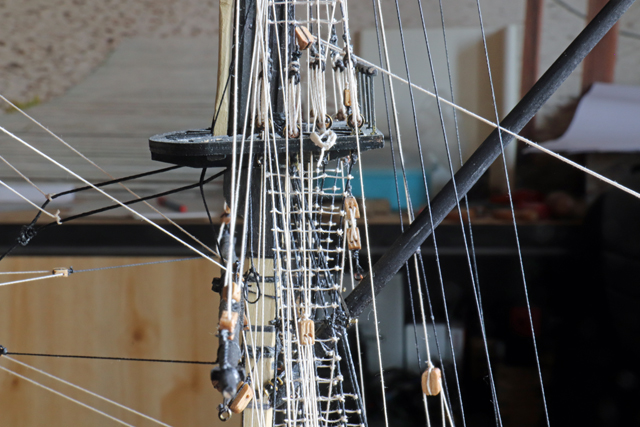

Der Gaffelbaum wird mit Rack Kugeln und dem Gaffelbaumsattel befestigt.

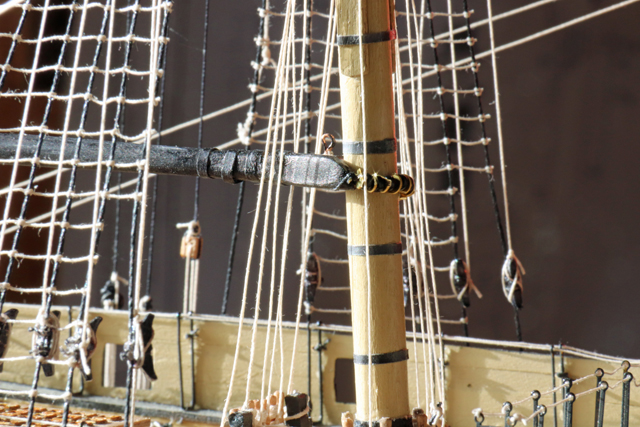

Befestige die 12 Rack Kugeln mit schwarzem 0,25 mm Garn. Am Gaffelbaum befindet sich ein Paar Pferde, die vom Gaffelbaumnock bis kurz vor der Klampe auf dem Gaffelbaum verlaufen. Die Pferden werden aus ca. 8 mm voneinander entfernt liegenden Überhandknoten gefertigt.

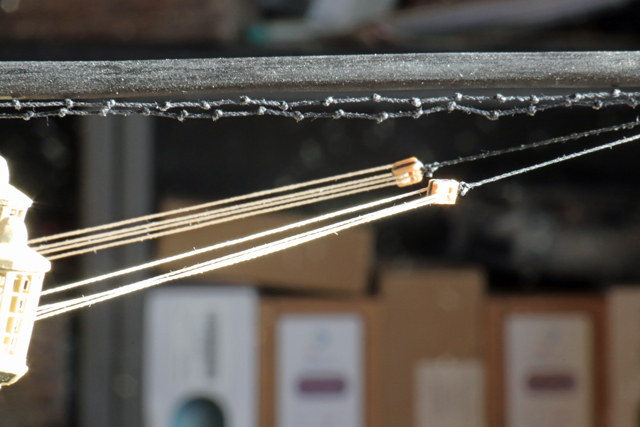

Die Baumtaljen (driver boom guy pendants) aus schwarzem 0,25 mm Garn laufen über die Gaffelbaumnock, wie die Gaffelgeerenhanger. Binden Sie einen 3 mm Doppelblock in die Enden (ca. 75 mm vom Gaffelbaumnock). Ein 3 mm Block wird mit einem Takelhaken an einer Kupferöse an der obersten Biegung der Heckrelingabdeckung (ca. 10 mm vom Ende) gemäß Planblatt 16 angehakt, gleichzeitig werden die Fallen aus 0,25 mm Naturgarn in die Krone dieses Blocks gebunden. Zwischen diesen Blöcken wird eine Talje eingerichtet und die laufenden Enden werden ca. 5 mm vor den Augen belegt, die die 3 mm Blöcke an der Heckreling (b76) halten. Der Baum selbst wird außermittig backbords platziert, so dass der Flaggstock befestigt werden kann.

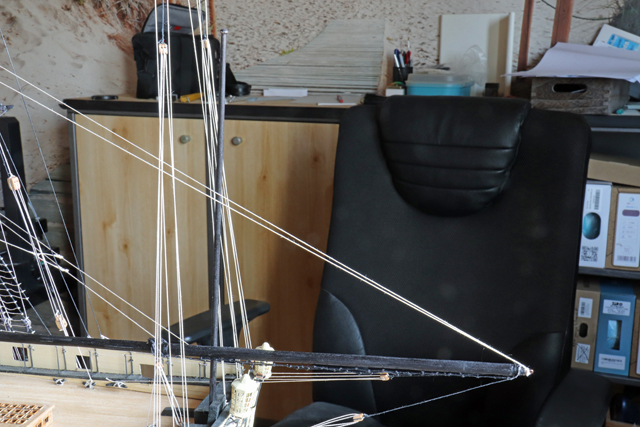

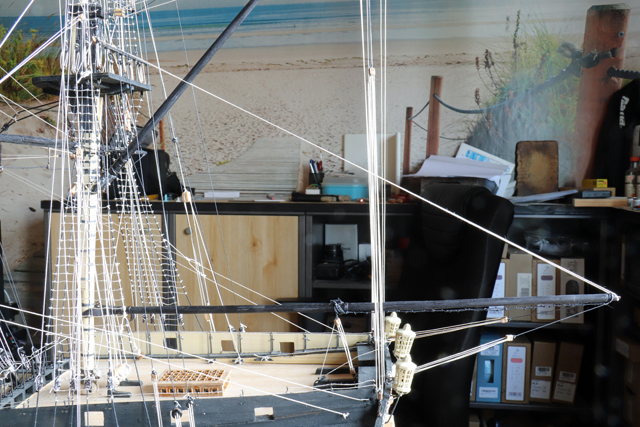

Die Baumtalje (driver boom topping lift) aus 0,5 mm Naturgarn wird jetzt wie die Gaffelgeerenhanger an der Gaffel mit einem Webeleinenstek über den Gaffelbaum gelegt. Sie laufen aufwärts und vorwärts zu einem Paar 5 mm Blöcken (einer pro Seite) in einem Bügel unter dem unteren Kreuzmast-Eselshaupt. Das fliegende Ende läuft dann außen an der unteren Stengemars vorbei (zwischen den zweiten und dritten Stengewanten). Ein 5 mm Doppelblock wird dann ca. 40 mm unter der unteren Mars in die Enden eingebunden.

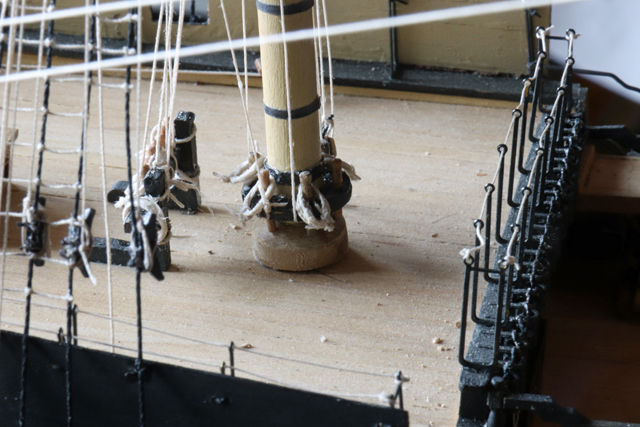

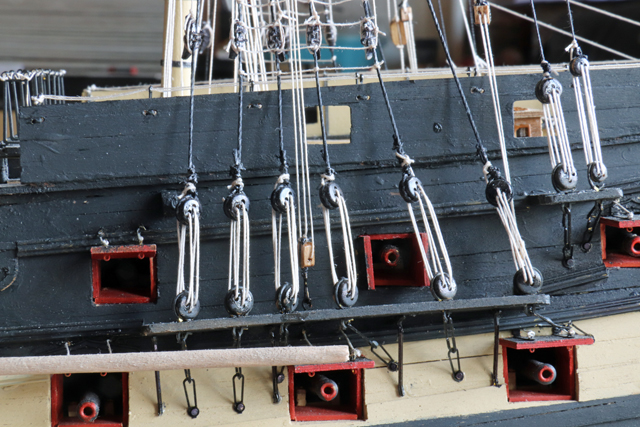

Ein 5 mm Block wird an einer Kupferöse an der Besanrüste eingehakt (Position gemäß Planblatt 16 und 18) und gleichzeitig werden die Fallen aus 0,25 mm Naturgarn in die Krone des Blocks gebunden. Zwischen diesen Blöcken wird eine Talje angelegt und das laufende Ende wird an der runden Querbank am Besanmast (b77) belegt.

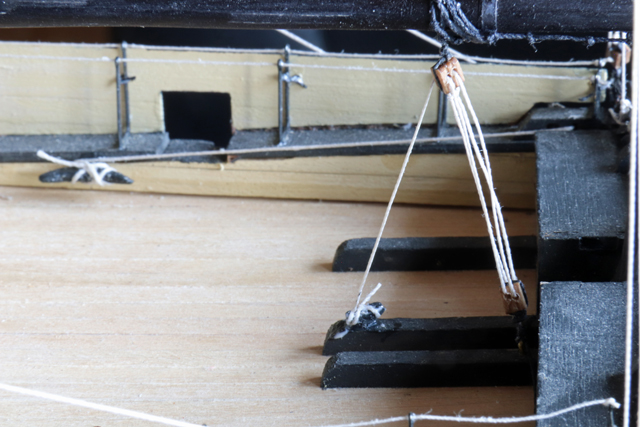

Die Gaffelbaumschote (driver boom sheet) wird wie folgt vertakelt: Ein 3 mm Doppelblock wird am Eisenpferd zwischen den inneren Bogenträgerknien angebunden, ein zweiter 3 mm Block wird an der Klampe am Gaffelbaum angeschlagen. Gleichzeitig werden die Fallen aus 0,25 mm Naturgarn in der Blockrille angebunden. Zwischen diesen beiden Blöcken wird eine Talje angelegt und das laufende Ende wird an der kleinen Klampe am inneren Heckbalkenknie steuerbords (b78) belegt.

Jetzt wird der Flaggenmast befestigt.

Abbildung 1001: Flaggenmast (07.03.2026)
